normalize引数

整えちゃおうね

　たとえば色っていうのは0～255で指定するわけです。間をどんなに細かく取っても4バイトで1色です。ならデータとしては4バイトで用意したいところですが、普通に0～255が4つでUNSIGNED_BYTEで用意するとそのものの値で入ってきてしまい、255でいちいち割らないといけません。出力としての色は0～1に正規化されている必要があるからです。clearColorの指定も0～1ですよね。0～255ではないわけです。
　面倒なので、それを何とかしましょうというお話です。

コード全文

作品21のリンク

normalizeの仕組み

　vertexAttribPointerの関数解説でやってしまったんですが、きちんと取り上げるのがこの節の目的です。まず、

gl.vertexAttribPointer(index, size, type, normalized, stride, offset);

におけるnormalizedというのは、値の正規化、つまりベクトルとかでもあるわけですが、1以内に抑える処理です。現在アトリビュートは、float, vec2, vec3, vec4しか扱っていません。なのでフェッチしてから型ごとに数値にした後は、そのまま32bitのfloatにキャスティングされます。UNSIGNED_BYTEで255とかなった場合、本当に255でぶち込まれます。その、キャスティング後の段階で、このnormalizedが生きてきます。これがtrueの場合、型に応じた数値化の後で、型に応じて-1～1の値に制限します。それぞれの場合の挙動：

gl.BYTE(-128～127): -1～1
gl.SHORT(-32768～32767): -1～1
gl.INT(-2^31～2^31-1): -1～1
gl.UNSIGNED_BYTE(0～255): 0～1
gl.UNSIGNED_SHORT(0～65535): 0～1
gl.UNSIGNED_INT(0～2^32-1): 0～1

というわけですね。FLOATやHALF_FLOATの場合は効果なし、です。この正規化の後で、そのまま32bitのfloatとして扱われます。たとえばUNSIGNED_SHORTなら65535で割るわけですね。なお、たとえばBYTEの場合の-128ですが、これも-1のようです。-127と被ってますが、なんかいつだったか調べたらそうなってました。多分127で割ってclampしてるんじゃないですか？（適当）

　まあ、細かいことは気にしないことにしましょう。楽しく人生を生きるコツです。

　そんな感じで正規化されるので、0～255の色情報をそのまま使えるわけです。嬉しいですね。

normalizedを使う

　じゃあ使いましょう。

  const pBuf = gl.createBuffer();
  const cBuf = gl.createBuffer();
  gl.bindBuffer(gl.ARRAY_BUFFER, pBuf);
  gl.bufferData(gl.ARRAY_BUFFER, new Int8Array([-64, -64, 64, -64, 0, 64]), gl.STATIC_DRAW);
  gl.bindBuffer(gl.ARRAY_BUFFER, cBuf);
  gl.bufferData(gl.ARRAY_BUFFER, new Uint8Array([255, 64, 99, 99, 255, 64, 64, 99, 255]), gl.STATIC_DRAW);
  gl.bindBuffer(gl.ARRAY_BUFFER, null);

　BYTEで位置、UNSIGNED_BYTEで色を作りました。堂々と-128～127あるいは0～255を想定しています。まあ遊びなので。普通こんな風に位置決めないですからね。で、正規化して正規化デバイス座標に落とそうってわけです。

  const vap = (normalized) => {
    gl.bindBuffer(gl.ARRAY_BUFFER, pBuf);
    gl.vertexAttribPointer(0, 2, gl.BYTE, normalized, 0, 0);
    gl.bindBuffer(gl.ARRAY_BUFFER, cBuf);
    gl.vertexAttribPointer(1, 3, gl.UNSIGNED_BYTE, normalized, 0, 0);
    gl.bindBuffer(gl.ARRAY_BUFFER, null);
  }

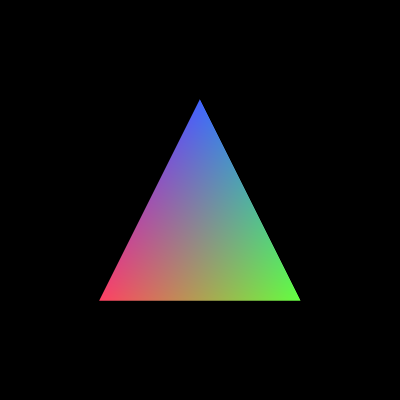

　normalizedはデフォルトではtrueです。それでサムネイルの画像になります。じゃあfalseにしたら？まあやってみればわかるんですが、

冬になってしまいました。あの数字が「そのまま」使われるわけです。まあエライことになるのが分かると思います。
　なお当然ですが、次のようにすれば同じ見た目になります...この場合にnormalizedをtrueにするとつぶれて消えて真っ黒になります。

#version 300 es
layout (location = 0) in vec2 aPosition;
layout (location = 1) in vec3 aColor;
out vec3 vColor;
void main(){
  vColor = aColor/255.0;
  gl_Position = vec4(aPosition/127.0, 0.0, 1.0);
}

normalizedの実例

　たとえば色指定にしても、別に3バイトで整数で用意しようが12バイトで小数で用意しようが、どのみち12バイトのvec3で扱われるわけですから、気にする必要はそれほどないかもしれませんね。実際p5はそうしています（全部gl.FLOAT, 全部false,0,0）。しかしこれを知っていないと不便な場合というのは実際、あります。たとえばねこりいねこさんのこのサイトなんかでは実際にnormalizedがフル活用されています。一部抜粋すると...

  if ('a_Position' in program) {
  if(isRectBuffer) console.log("usePosition");
    gl.enableVertexAttribArray(program.a_Position);
    gl.vertexAttribPointer(program.a_Position, 3, gl.SHORT, true, 2 * 8, 2 * 0);
  }
  if ('a_Curvature' in program) {
    gl.enableVertexAttribArray(program.a_Curvature);
    gl.vertexAttribPointer(program.a_Curvature, 1, gl.SHORT, true, 2 * 8, 2 * 3);
  }

　このコードではジオメトリに関するすべてのデータがSHORT（2バイト符号付き整数）で用意され、normalizedで-1～1に正規化されて扱われています。ライブラリのくびきに縛られないコードではよくあることです。そういうのを読み解く際に助けになるかと思います。
　また、gltfのデータを扱う際に、色データが2バイトの非負整数(0～65535)で取得されるんですが、これをそのまま使おうって場合にもnormalizedを知らないといちいち65535で割ってgl.FLOATでやらないといけないわけです。非効率です。normalizedは、使われるところでは使われています。色々知るのは大事ですね。

　今回はここまでです。次はちょっと変わった色指定をしてみましょう。ではまた次回～
